Як підключити 3 фази до будинку

Перехід на трифазне введення напругою 380В стає стандартом для сучасного домоволодіння, де кількість потужних електроприладів постійно зростає.

Така мережа критично необхідна для стабільної роботи електрокотлів, варильних поверхонь та зарядних станцій для електромобілів. Розподіл навантаження між трьома фазами запобігає перекосам напруги, забезпечуючи надійне функціонування всієї внутрішньої системи життєзабезпечення будівлі без аварійних відключень через перевантаження однієї лінії.

Технічні переваги трифазного живлення

Ключова відмінність між мережами полягає у робочій напрузі та лімітах потужності, які можна виділити на один об’єкт.

Трифазна мережа дозволяє отримати значно більшу дозволену потужність, що часто є обмеженням в однофазних лініях. При рівномірному підключенні споживачів зникає проблема “миготіння” світла, оскільки навантаження збалансоване. Це особливо важливо для власників майстерень, де використовуються верстати або насоси з асинхронними двигунами, що працюють ефективніше саме від 380В.

Завдяки вищій лінійній напрузі зменшуються втрати в провідниках, що дозволяє використовувати кабелі меншого перерізу для передачі аналогічної потужності порівняно з однофазною схемою. Це дає змогу одночасно експлуатувати систему клімат-контролю, електричне опалення та потужну кухонну техніку без ризику спрацювання захисної автоматики на вході, що значно підвищує загальний рівень комфорту та безпеки в експлуатації житла.

Регламент та дозвільна документація

Для легального підключення необхідно пройти процедуру взаємодії з місцевим оператором систем розподілу, таким як dtek-kem.com.ua або іншими регіональними обленерго.

Послідовність реєстрації заявки:

1. Подача заяви. Реєстрація звернення через особистий кабінет на сайті ОСР або у центрі обслуговування клієнтів.
2. Надання пакета документів. Копії паспорта, ІПН та витягу з реєстру речових прав на нерухоме майно.
3. Топографо-геодезичні матеріали. Додавання ситуаційного плану у масштабі 1:2000 із чітким позначенням місця розташування електроустановок.
4. Оплата послуг. Отримання рахунку за приєднання згідно з діючими ставками регулятора.

Після обробки запиту споживач отримує проект договору та Технічні умови, де прописані всі вимоги до майбутнього вузла обліку. Важливо враховувати тип приєднання, який визначається відстанню від існуючих мереж трансформаторної підстанції до межі земельної ділянки замовника.

Стандартне приєднання — це послуга з надання потужності до 50 кВт включно за умови, що відстань по прямій лінії від місця забезпечення потужності до об’єкта замовника не перевищує 300 метрів.

Процедура завершується підписанням акту про надання послуг та укладенням договору про розподіл електричної енергії. На цьому етапі енергокомпанія здійснює фізичне підключення до лінії та пломбування лічильника, після чого стає можливим повноцінне використання трифазного живлення для потреб домогосподарства без технічних обмежень старої мережі.

Розрахунок необхідної потужності

Вибір кількості кіловат базується на сумарному споживанні всієї побутової техніки, помноженому на коефіцієнт одночасної роботи приладів. Це дозволяє уникнути переплат за зайву потужність та водночас гарантує, що автомати не виб’ють у моменти пікових навантажень увечері або взимку.

Потужність типових вузлів:

• Електричний котел. Споживання становить від 6 до 24 кВт залежно від площі.
• Проточний водонагрівач. Потребує від 12 до 20 кВт для комфортного напору.
• Електрична сауна. Середній показник становить близько 9 кВт.
• Зарядна станція. Для швидкої зарядки авто необхідно від 7 до 11 кВт.

Енергокомпанії пропонують стандартні кроки збільшення потужності, найпопулярнішими з яких є 10, 15, 20 та 25 кВт для приватного сектору.

Для трифазної мережі мінімально раціональним є замовлення 15 кВт, оскільки на кожну фазу в такому разі припадає лише по 5 кВт. Якщо виділити менше, наприклад 5 кВт загалом, то на кожну фазу залишиться по 1.6 кВт, що не дозволить увімкнути навіть звичайний електричний чайник або пральну машину без ризику відключення вводу автоматичним вимикачем через перевищення ліміту.

Монтаж вузла обліку та комплектація

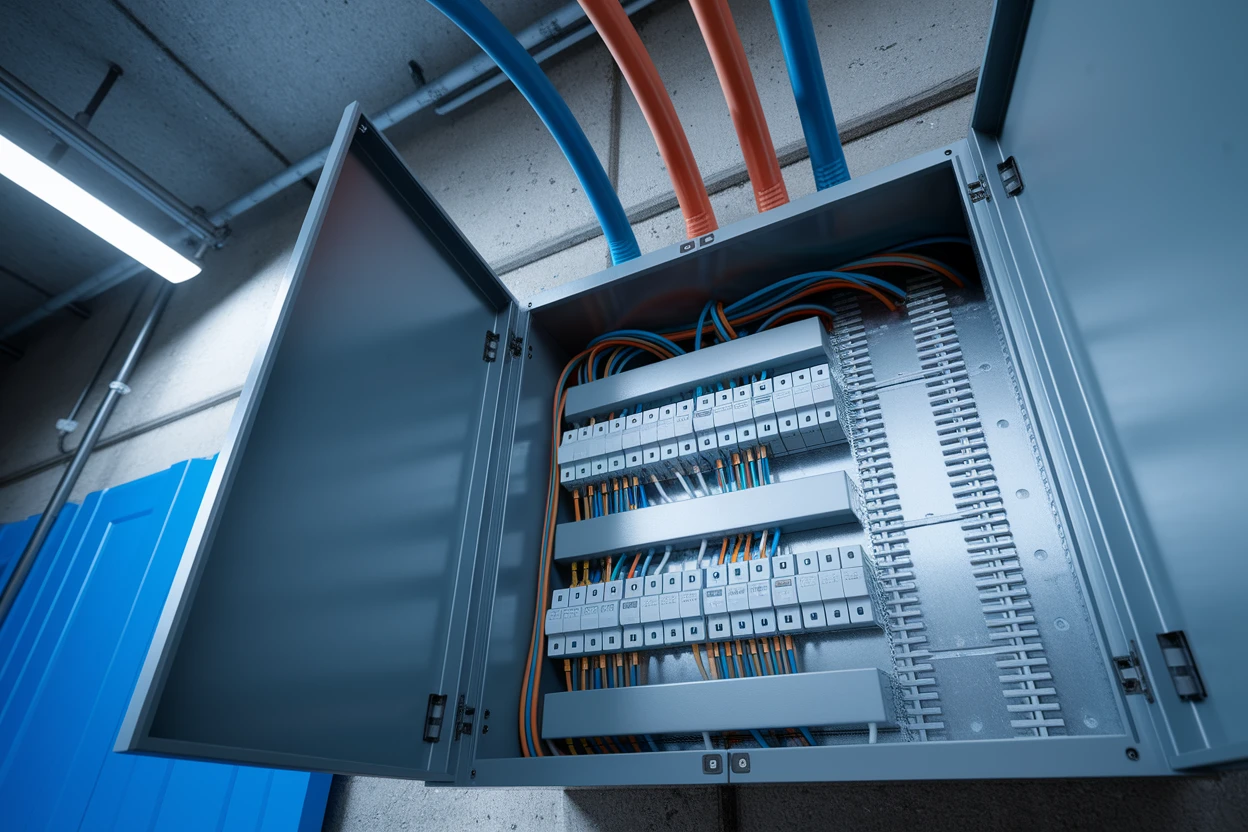

Вузол обліку зазвичай розміщують у герметичному металевому або пластиковому боксі на опорі лінії електропередач або на фасадній стіні будівлі. Це забезпечує безперешкодний доступ контролерів до показників лічильника та відповідає вимогам енергопостачальних організацій щодо межі балансової належності.

Внутрішнє наповнення щита включає трифазний багатотарифний лічильник прямого включення, який дозволяє економити на нічному споживанні електроенергії.

Обов’язкові елементи щита:

• Ввідний автомат. Трьохполюсний вимикач, номінал якого чітко обмежений ТУ.
• ПЗІП. Пристрій захисту від імпульсних перенапруг (грозозахист).
• Шини. Латунні або мідні елементи для надійної комутації нулів та заземлення.

Застосування обмежувачів перенапруги є критичним для збереження дорогої електроніки під час розрядів блискавки або аварій на високовольтних лініях. Ввідний автомат повинен мати можливість опломбування, що реалізується за допомогою спеціальних боксів або кришок, які закривають доступ до клемних затискачів пристрою захисту.

Якісний монтаж передбачає використання кабелю типу СІП (самонесучий ізольований провід) для повітряного введення або броньованого кабелю ВБбШв для підземного способу прокладки. Кожне з’єднання має бути виконане за допомогою спеціальних герметичних затискачів або гільз, що виключає окислення контактів та падіння напруги під навантаженням протягом усього терміну експлуатації системи живлення.

Розподіл навантаження всередині будівлі

Ефективність трифазної системи залежить від того, наскільки грамотно однофазні споживачі групуються по різних гілках для уникнення перевантаження однієї з фаз. Робочі групи освітлення, розеток та побутової техніки розбиваються таким чином, щоб сумарна потужність увімкнених приладів на кожній лінії була приблизно однаковою.

При монтажі трифазної мережі категорично заборонено об’єднувати нульові робочі провідники різних груп після пристроїв захисного відключення, оскільки це призведе до їхнього помилкового спрацювання.

Особлива увага приділяється захисній автоматиці, де обов’язковим є встановлення чотириполюсних ПЗВ (пристроїв захисного відключення) або диференційних автоматів для вологих зон. Для захисту від обриву нульового провідника на магістралі, що може призвести до появи 380В у звичайній розетці, монтуються цифрові реле напруги.

Схема встановлення захисту:

1. Реле напруги. Монтується окремий пристрій на кожну фазу для контролю параметрів.
2. Розподільчі шини. Організація крос-модулів для зручного розведення фаз.
3. Маркування. Кольорова ідентифікація жил та підписи автоматів у щиті.

Така організація дозволяє при виході з ладу однієї фази зберігати працездатність частини будинку, де живлення подається від інших ліній. Використання окремих реле напруги замість одного трифазного для побутових потреб є більш виправданим, адже при відхиленні напруги на одній фазі відключаться не всі споживачі будинку, а лише ті, що живляться від проблемної лінії.

Створення контуру заземлення

Для безпечної експлуатації мережі 380В обов’язковим є облаштування власного заземлювального пристрою за системою TN-C-S, де відбувається розділення ввідного PEN-провідника.

Контур зазвичай виконується у вигляді трикутника зі стороною 2.5 метра, де в кутах забиті вертикальні електроди на глибину не менше 3 метрів. Опір розтіканню струму має відповідати нормам ПУЕ і не перевищувати 4 Ом для приватних будинків з газовим обладнанням або 10 Ом для інших випадків.

Усі з’єднання під землею виконуються виключно методом зварювання, а місце виходу смуги на фасад фарбується для захисту від корозії. Усередині ввідного щита заземлювальний провідник приєднується до головної заземлювальної шини (ГЗШ), яка жорстко пов’язана з нульовою шиною до лічильника (при системі TN-C-S), що створює надійний захист від ураження струмом при пошкодженні ізоляції кабелів.

Вартість та терміни підключення

Загальний кошторис проекту формується з офіційної плати за потужність та витрат на матеріали й монтажні роботи всередині ділянки.

Основні статті витрат:

• Плата за приєднання. Фіксована сума за кожен кВт, що затверджується НКРЕКП.
• Проектні роботи. Розробка схеми внутрішнього електропостачання фахівцями.
• Обладнання. Купівля щита, лічильника, кабелів та захисних автоматів.
• Монтажні послуги. Оплата праці сертифікованих електриків за збірку щита.

Ціна одного кіловата потужності суттєво різниться залежно від регіону та типу населеного пункту (місто чи село), а також від категорії надійності електропостачання. У сільській місцевості тарифи зазвичай нижчі, проте велика відстань до трансформатора може вимагати нестандартного приєднання, що значно здорожчує процес через необхідність реконструкції ліній ОСР.

Стандартний термін реалізації підключення становить від 10 до 45 робочих днів з моменту оплати рахунку, якщо не виникає потреби в будівництві нових підстанцій. Коригування вартості можливе при зміні точки підключення або при виборі дорожчих комплектуючих від європейських брендів (наприклад, ABB, Schneider Electric), що забезпечують вищий рівень надійності порівняно з бюджетними аналогами.

Чи виправдовує результат витрачені зусилля та інвестиції?

Перехід на трифазне живлення — це не просто збільшення лімітів енергії, а переведення приватного будинку на новий технологічний рівень надійності та комфорту. Незважаючи на бюрократичні складнощі з оформленням документів та початкові фінансові вкладення, напруга 380В стає фундаментом для інтеграції сонячних електростанцій, теплових насосів та потужних систем безпеки. Таке рішення дозволяє власникові забути про обмеження в споживанні, забезпечує ідеальний баланс навантаження в мережі та створює необхідний запас потужності для будь-яких майбутніх модернізацій оселі без заміни вхідних ліній.
